产品描述

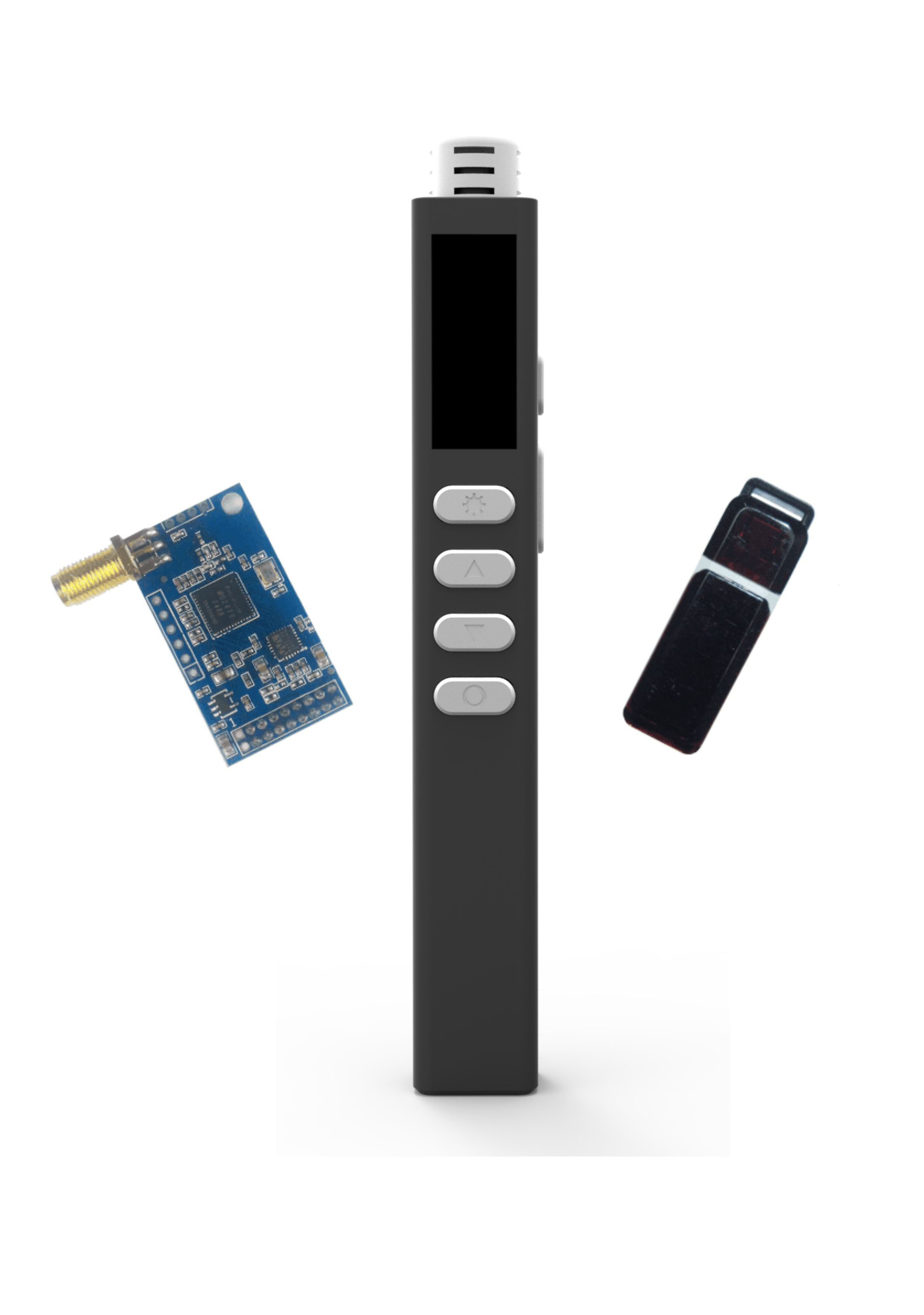

MRD-1200是一款2.4G无线麦克风方案，可应用于中高端电教设备，多媒体教室，演讲会议等。产品工作在2.4G全球通用的免许可证 ISM 绿色频段,采样率为32K/16bit，满足高品质人声传输要求。此外，专用射频技术和数字编码手段，使其具备噪音小，无串音，通信稳定，传输距离远等市场优势。

MRD-1200采用OLED液晶屏显示，可全面显示各种工作信息，包括：信号强度，电量，音量，工作频道，对频方式，PPT连接状态。本产品具有2.4G与红外两种对频模式，可避免不同空间之间误连的问题。同时，WA2456采用MICRO USB充电。

MRD-1200可根据客户需求定制开关机画面及软件功能。

功能特点：

● 工作频段：2.4G全球通用的免许可证 ISM 绿色频段；

● 传输距离远：可在大于30 米开阔地带范围内稳定传输音频数据；

● 同一话筒可在任意教室使用,且互不干扰。真正做到一师一麦，干净卫生环保;

● 2.4G与红外两种对频方式：开机自动搜索干净信道并自动配对，保证产品不串频、抗干扰性强以及传输的稳定性；可通过红外对频，确保配对设备的唯一性，杜绝串频；

● 采用32kHz 采样率，保证人声音质质量，传输前后经过独有技术处理，确保接收到的信号保持高保真效果；

● 采用内置驻极体拾音器，设计独立拾音腔体，能有效抑制啸叫，提高拾音距离，腔体内置声学海绵垫，最大程度减少杂音；

● 支持音量调节：可调节麦克风音量的大小，并具有记忆功能；支持一键静音功能

● 支持内置麦克风和外置麦克风

● 支持激光笔教鞭；

● 支持PPT翻页和一键黑屏/恢复功能，可配合投影仪或者电脑展示讲解使用。PPT 翻页模块支持热插拔，无需装驱动软件,支持不开主机使用PPT 翻页功能；

● 支持3.5MM音频输入和麦克风输入；

● 全新噪声消除电路设计，可杜绝开关机冲击声；

● OLED高清液晶显示，显示信号强度，对频方式，电量（充电显示），工作频道，音量， PPT功能等，可定制logo品牌等显示内容；

● 内置可充式高性能3.7V聚合物锂电池。电池容量：600mA，带保护电路，安全可靠，MICRO USB接口充电,2小时充足电可持续续航时间≥12h；

● 智能低能耗设计，无信号输入时60分种内自动关机，节能环保；

● 笔形麦身设计，抓握舒适，符合人体工程学，按键分区设计，操作简洁。外观时尚新颖靓丽，整个话筒（含内置麦）重量小于40克，重量轻，持握方便；

● 产品按RoHS标准生产，均可通过FCC/CE的检测。

产品系统使用说明

1、 发射与接收配对时，必须先启动接收端，再开发射端，并确认发射端对频模式与接收端对频模式是一一对应的（如发射端2.4G模式对接收端2.4G对频，发射端IR模式对接收端红外对频），接收端和发射端默认对频模式为2.4G对频。发射端长按电源键两秒开机，显示屏显示开机界面，显示大概两秒之后，进入主界面。主界面的信号和PPT图标闪烁，表示正在与接收端配对，如果接收端和发射端对频方式一致可自动配对，若接收端和发射端对频方式不对应，此时同时可长按静音按键和上翻页键切换到相应对频方式，依次为2.4G(2.4G对频)、IR(红外对频)、PPT(单独PPT使用)。图标停止闪烁表示配对成功，信号图标满格信号，此时可以正常使用麦克风(如没有开启USB翻页接收模块，配对成功后则不显示PPT图标）。

2、PPT翻页功能：对频方式为2.4G模式和IR模式可以同时连接音频接收端和USB翻页接收模块，需将音频接收和USB翻页接收先开启，此时音频接收端和翻页接收模块绿灯同时闪烁，再开启发射端，发射端自动配对同时连上音频接收和USB翻页接收，配对成功后发射端图标停止闪烁同时显示PPT图标，音频接收端和USB翻页模块绿灯常亮，此时可同时使用麦克风和PPT翻页功能。对频方式为PPT模式时只能连接PPT翻页接收模块，不能连接音频接收端，配对成功只能单独使用PPT翻页不能使用麦克风功能。

 3、发射模块与USB接收模块或音频接收模块可以单独使用。如果单独使用麦克风音频扩音，此时向PC端插入USB接收模块，则无法使用PPT翻页功能，需重启麦克风，等待重新配对连接。同理，如果单独使用PPT翻页模块，此时需要使用音频扩音功能，需把两接收先上电开启，重启发射模块并重新连接。

  4、发射模块与接收模块配对时，为了防止与相邻课室或功能室的接收模块连接，因此出厂默认配对阶位第3阶，配对射频功率较低，需在3m范围以内进行配对。配对成功后射频功率增大，即可在使用范围内正常使用。根据不同场合可以重新设置对频距离。对频距离设置页面，进入方法：关机状态下，按住静音键再按开机键开机，进入对频设置界面，按上下翻页按键可以选择不同的阶位，最后按切换按键或开机按键确认。1-7阶可选（第1阶位最小功率；第7阶为最大功率，展会或特殊场合使用，教学场合不能使用）

     5、发射模块与接收模块配对成功后，短按音量加减按键可以增减音量，长按时可以快速调整音量，短按静音键可以静音，长按电源键关机。

     6、发射模块带有记忆功能，可记录对频方式、静音状态和音量等信息。

     7、电量图标指示当前电量，满电量时为4格电量，低电量时电量为0格。连接上电源线充电时，电量图标闪烁。

    8、激光教鞭使用无需开启麦克风，可直接使用。

9、外置麦克风插入时，自动由内置麦克风切换至外置麦克风。
